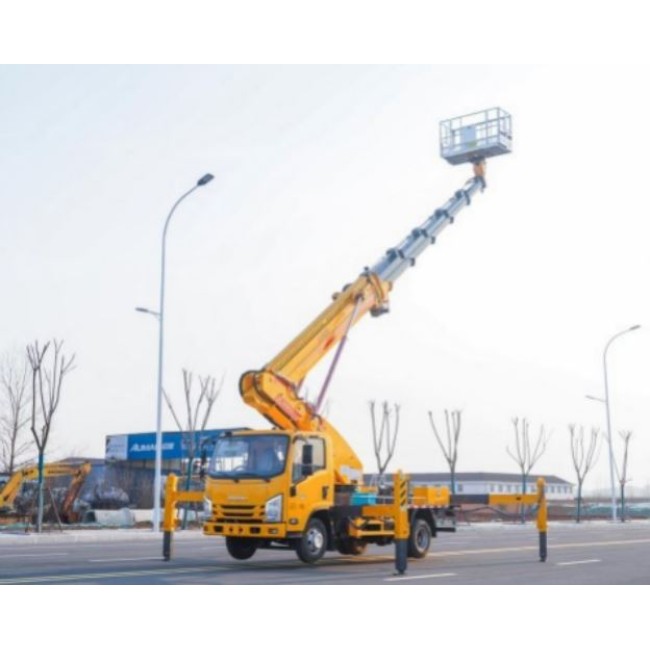

Автовышка ISUZU JXWL040CDJ2 TYPE II - 30 метров в Ногинске

Автовышка ISUZU JXWL040CDJ2 TYPE II - 30 метров - это надежная и высокоэффективная техника для выполнения работ на высоте до 30 метров. Она оснащена современным подъемным механизмом, обеспечивающим плавное и безопасное подъемное движение. Прочная и устойчивая конструкция в сочетании с мощным двигателем фирмы ISUZU гарантирует стабильную работу в любых условиях. Модель TYPE II отличается продуманной эргономикой и простотой управления, что делает ее идеальным выбором для строительных и ремонтных работ на высоте. Автовышка ISUZU JXWL040CDJ2 TYPE II проводится тщательному техническому обслуживанию и соответствует всем стандартам безопасности.

Дополнительные параметры:

Пролет выносной опоры: поперек – 5300 мм, вертикальный – 5400 мм

Вращение рабочей платформы: 360°

Время подъема стрелы: 60 ≤ t ≤ 80 сек

Время выдвижения стрелы: 70 ≤ t ≤ 90 сек

Скорость вращения стрелы: 120 ≤ t ≤ 160 рад/сек

Время втягивания выносной опоры: 50 ≤ t ≤ 50 сек

Угол сближения: 20°

Угол отклонения: 16°

Заборы и пешеходные дорожки: Забор из нержавеющей стали, нескользящая прогулочная платформа из алюминиевого сплава

Система взлета: Пневматическое усилие

Выносные опоры: Передние V-образные и задние V-образные двухсекционные ножки, регулируемые индивидуально, могут выдвигаться синхронно

Управление: Исправлена работа поворотного стола, работа беспроводного пульта дистанционного управления, работа гидравлической ручки для выхода из автомобиля с помощью электричества.

Динамический аварийный насос, весь автомобиль может осуществлять полную гидравлическую и электрическую аварийную работу.

Система управления: Самостоятельно разработанная система управления высотным транспортным средством Ruiyate с высокой устойчивостью.

Система выравнивания: Гидравлическое автоматическое выравнивание

Баланс усилия растяжения цепи: Для удлинительного троса установлен балансировочный механизм, обеспечивающий баланс усилий на левом и правом тросах

ОСНОВНЫЕ ФУНКЦИИ И КОНФИГУРАЦИЯ БЕЗОПАСНОСТИ

Базовая функциональная конфигурация безопасности 30-метровой подъемной тележки Isuzu. Рабочая тележка может выдерживать нагрузку на платформу 200 кг, максимальную рабочую высоту 30 м и максимальный рабочий диапазон 23 м. Диапазон углов наклона стрелы составляет -18° до 80°, гидравлическое автоматическое выравнивание рабочей платформы.

ОПИСАНИЕ ОСНОВНЫХ ФУНКЦИЙ

30-метровая автовышка Isuzu RRR5040JGKX — это новейший продукт Hubei Ruiyate Automobile Co., Ltd., который объединяет в себе множество функций, а его параметры и производительность опережают отечественную продукцию того же уровня. Его основными особенностями являются:

Классическое продолжение серии

Автомобиль обладает хорошей проходимостью, его длина составляет менее 6 метров, и он может быть установлен на шасси таких марок, как Dayun, Jiangling и другие, что предоставляет клиентам различные варианты выбора и удовлетворяет требованиям легкого выдвижного телескопического подъемного механизма голубой метки. Этот автомобиль оснащен 1,6-метровой нержавеющей стальной рабочей платформой (при необходимости клиентов можно выбрать складную рабочую корзину длиной 2 метра), которая обеспечивает большое рабочее пространство и хорошую устойчивость к коррозии, обеспечивающую удобство при использовании клиентами. Максимальная высота подъема этого автомобиля составляет 30 метров, а максимальный вылет - 23 метра. Автомобиль работает по принципу зонированного функционирования, что позволяет удовлетворить различные потребности клиентов в работе и гарантировать безопасность использования.

Простой и стильный внешний вид, с атмосферой высокого класса

Дизайн изделия ориентирован главным образом на легкость и скорость, а новый стиль строения руки основан на передовых европейских идей в области дизайна и технологии производства. Рама и поворотная платформа выполнены в виде внешнего многоугольника. Рама изготовлена из высокопрочной стали, что обеспечивает высокую степень безопасности, отличную жесткость и стабильность. Открытая конструкция съемного нижнего блока обеспечивает удобство обслуживания шасси, а подъемно-телескопическая система (система стальных тросов) и система транспортировки по специальным трубопроводам полностью интегрированы. Это не только делает внешний вид всего автомобиля аккуратным и элегантным, но и эффективно снижает воздействие длительной экспозиции на солнце и дождь на указанные механизмы, а также уменьшает случайные царапины и продлевает срок службы транспортного средства. Общая конструкция автомобиля является цельной и плотной, пропорции сбалансированы, основной цвет - зеленый, что делает его аккуратным и изысканным. Съемный блок оборудован нержавеющим стальным ограждением и боковой защитой, а алюминиевая платформа подчеркивает роскошный, стильный и высококлассный вид всего автомобиля.

Хорошая производительность и большая рабочая зона

Автомобиль имеет максимальную высоту подъема 30 метров и максимальную длину стрелы 23 метра. Для своей работы он использует шестираздельное четырнадцатигранный шестсекционный выдвижной механизм, что позволяет ему эффективно и быстро выполнять задачи в большом рабочем диапазоне. Платформа для работы находится на задней части автомобиля, что удобно для подъема и спуска персонала.

Уникальная и новаторская конструкция стрелы

По сравнению с другими отечественными производителями в том же классе, у нас есть следующие уникальные особенности:

1) Конструкция и обработка рычага основаны на оригинальном четырнадцатигранном гнутом дизайне, особенно в отношении гнутых стальных полосок под каждым сегментом рычага. С помощью полноценного теоретического анализа и прочностных испытаний, при которых было произведено более ста тысяч сгибов, мы добились минимальной деформации рычага, высокой прочности, плавной работы и высокой степени безопасности для различных моделей рычагов.

2) Рычаг изготовлен из высокопрочной стальной пластины, что эффективно обеспечивает безопасность при выполнении работ.

Надежность и безопасность

1) Все тяговые цепи, используемые в системе транспортировки специальных трубопроводов для полной машины, являются импортными брендами и обладают высокой надежностью.

2) При процессе разработки продукта применяются методы, такие как проверка безопасности структуры, анализ стабильности, подтверждение надежности и другие, чтобы обеспечить стабильную и надежную производительность продукта в пределах рабочего диапазона. Перед выходом из завода, кроме нагрузочного испытания, также проводятся динамическое испытание с коэффициентом 1,25 от нагрузки и статическое испытание с коэффициентом 1,5. Все ключевые структурные элементы проходят тысячи циклов усталостных испытаний и испытания на разрушение, чтобы обеспечить безопасность и надежность оборудования.

3) Обеспечена полная безопасность устройства, включая механизм предотвращения возврата гидроцилиндра, механизм предотвращения откатывания опорных ножек, систему взаимной блокировки при высадке, систему аварийной остановки, мягкую защитную систему ног, предельное замедление и систему экстренного ручного управления, для обеспечения безопасных работ на высоте.

4) Это транспортное средство оснащено всем необходимым оборудованием, включая фендеры высокого класса, пульт управления внизу и другие элементы.

5) Все ключевые структурные элементы изготовлены из низколегированной высокопрочной стали, обладающей большой прочностью и легким весом. Они прошли множество испытаний для обеспечения точного соответствия структуры, электрического оборудования и гидравлики. Основные элементы управления и ключевые узлы передачи являются всемирно известными брендами, обеспечивающими стабильное качество и высокую надежность.

Беспроводной пульт дистанционного управления, удобный в управлении одной рукой

Беспроводная технология дистанционного управления обеспечивает гибкость и удобство операций для операторов в ограниченных рабочих условиях, устраняет слепые зоны и обеспечивает лучшую видимость рабочего пространства. Кроме того, она позволяет избежать необходимости переносить операции в экстремальные условия жары или холода, а также возможность выполнения операций в удобных локациях. Оператор способен осуществлять все основные действия с помощью одной руки.

Действиям характерны быстрая скорость и возможность выполнения сложных комбинированных действий

Скорость сборки и разборки опор имеет две варианты выбора. При выполнении на высокой скорости, общее время сборки и разборки составляет менее 60 секунд. Двигатель стрелы имеет быструю скорость выезда и заезда, и может синхронно выполнить вращение платформы, изменение угла стрелы, выезд и заезд стрелы, а также вращение платформы, что повышает эффективность работы.

Плавная работа

1) Включение, выключение и управление буферным контролем для снижения ударной нагрузки при движении;

2) Использование пропорционального регулятора направления для управления выдвижением и сжатием ног, обеспечивающего регулируемый поток;

3) Использование балансового клапана для управления запуском и остановкой всех движений мачты для обеспечения стабильности во время работы;

4) Использование нагрузочно-чувствительного пропорционального клапана для разумного сочетания потока и скорости;

5) Разумное расположение шарнирных точек, обеспечивающее плавное изменение вылета мачты без резких изменений давления и равномерное изменение давления при движении.

Хорошая эргономика, повышающая безопасность и комфорт

1) В районе управления поворотной платформой установлены вращающееся сиденье и педали, что делает работу персонала более комфортной и снижает уровень усталости от продолжительной работы.

2) Интерфейс управляющего блока поворотной платформы выполнен в цветовых сочетаниях, соответствующих зрительным ощущениям человека, что снижает зрительную усталость и повышает уровень безопасности и комфорта. Графика и текстовая информация на операторском интерфейсе объединены для простоты понимания и снижения вероятности ошибочных действий, что также повышает уровень безопасности и комфорта.

3) Высота панели управления для выхода из автомобиля соответствует привычной высоте для оператора, а также оснащена уровнем и понятной оперативной маркировкой.

4) На правой стороне кузова установлен большой инструментальный ящик для удобного хранения клиентского инструмента.
