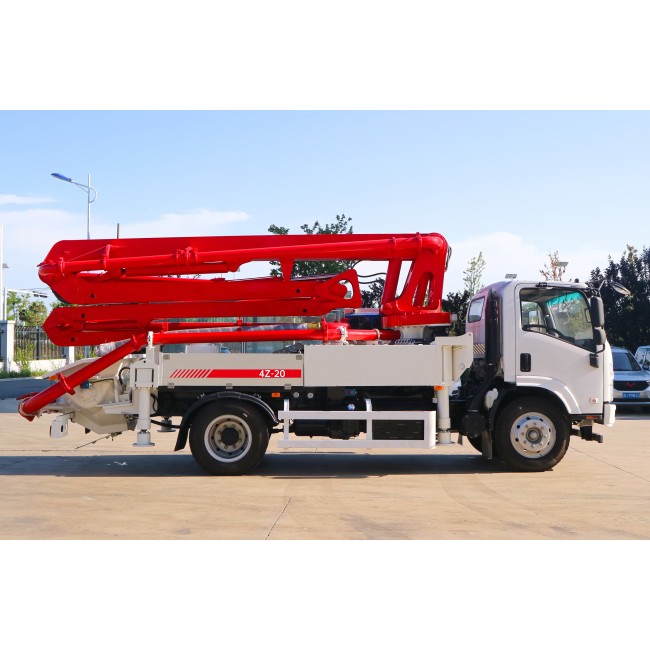

Автобетононасос ISUZU GIGA, 4x2, 220 л.с, 20 метров

Автобетононасос ISUZU GIGA, 4x2, 220 л.с, 20 метров

Бетононасос JH5200THB-20m — это высококачественный бетононасос средней и малой длины стрелы, тщательно разработанный компанией Jiuhe Heavy Industry. Это высокопроизводительное оборудование для подачи бетона, объединяющее функции передвижения, насоса и укладки.

Этот бетононасос сочетает в себе высокую надежность, экономичность, безопасность и долговечность. Шасси, силовая установка, электроника, гидравлическая система и система подачи бетона идеально согласованы между собой.

Стрела быстро и плавно выдвигается и складывается, опорные выносные устройства имеют компактную площадь захвата, а вся машина легко перемещается, обеспечивая маневренность и устойчивость.

Разработан специально для сельского рынка: специальное шасси без проблем преодолевает грязные и узкие сельские дороги, обладает отличной проходимостью. С использованием гибкой четырехсекционной стрелы и технологии односторонней поддержки легко осуществляется строительство в ограниченных пространствах.

• Специально создан для возведения новых мало- и среднеэтажных зданий в сельской местности
• Создан с короткой стрелой для строительства скоростных железных дорог
• Соответствует стандарту выбросов VI, что делает его более энергоэффективным и экологичным
• Гидравлическая система автоматического переключения упрощает обслуживание
• Длина стрелы от 18 до 63 метров, подходит для методов строительства скоростных железных дорог
• X-образная конструкция выносных опор обеспечивает большую устойчивость и безопасность
• Высокая стоимость/эффективность, помогает подрядчикам увеличить прибыль

Характеристики JH5200THB-20m бетононасоса

Шасси и силовая система

Используется усиленное шасси FAW Jiefang, Sinotruk (Китайская национальная компания тяжёлого машиностроения) и BAIC Foton, обладающее высокой грузоподъёмностью, хорошими тяговыми характеристиками и низким расходом топлива; характеризуется экономичностью, снижением потребления энергии и удобством обслуживания.

Гидравлическая система подачи бетона

Полностью гидравлическая система управления передаёт сигналы через давление масла, что делает управление более простым и надёжным, повышает скорость переключения цилиндров, уменьшает удар при переключении и одновременно ускоряет заполнение бетонного цилиндра, обеспечивая непрерывность подачи материала и равномерность выгрузки.

Гидравлическая система стрелы и выносных опор

Стрела оснащена пропорциональной системой управления с чувствительностью к нагрузке, что позволяет точно регулировать скорость стрелы плавно. Позволяет как бесступенчатое дистанционное управление, так и аварийное ручное управление. Гидравлические контуры выносных опор и стрелы напрямую переключаются, предотвращая ошибочные действия и обеспечивая безопасность бетононасоса во время строительства.

Стрела

На основе точных данных, полученных с помощью метода конечных элементов, динамических расчётов и экспериментов, используется высокопрочная низколегированная сталь. Все материалы и сварные швы проверены методом неразрушающего контроля, чтобы гарантировать надёжность и правильность конструкции стрелы.

Электрическая система управления

Простая и надёжная электрическая система управления использует компоненты Schneider Electric и оснащена как панелью управления, так и беспроводным пультом дистанционного управления. Используется широко известный бренд беспроводного пульта, соответствующий принципам эргономики, с эстетичным дизайном и лёгким, удобным управлением.

Технические параметры

Шасси

• Шасси: ISUZU
• Класс выбросов: VI
• Двигатель: CA6DLD 22E6
• Мощность двигателя: 220 л.с.
• База колесная: 4800 мм
• Максимальная скорость: 89 км/ч
• Размеры шин: 11.00R20 18PR

Система стрелы

• Высота подъема стрелы (вертикальная): 20 м
• Радиус подачи (горизонтальный): 17 м
• Глубина подачи: 11.8 м
• Угол поворота каждой секции стрелы: 90° / 180° / 230° / 245°
• Тип управления стрелой: постоянный насос
• Поворотная башня: угол поворота 470°
• Пролет передних опорных выносных устройств: 5842 мм
• Пролет задних опорных выносных устройств: 4253 мм
• Продольное расстояние между передними и задними опорами: 6259 мм
• Метод развертывания опор: X-H
• Длина хвостовой трубы: 3000 мм
• Минимальная высота развертывания стрелы: 5.4 м
• Диаметр бетонопровода: 125 мм

Электрическая система

• Питание системы управления: 24 В
• Модуль управления: Реле
• Рабочее напряжение: 24 В
• Средства электрической комплектации (известные бренды КНР): Siemens
• Беспроводной пульт управления: HBC — известный бренд в КНР

Гидравлическая система

• Тип гидравлической системы: открытая
• Рабочее давление системы: 31.5 МПа
• Основной гидравлический насос: Bosch Rexroth
• Модель основного насоса: A11VO190
• Производительность основного насоса: 190
• Фильтры всасывающие и обратные: Liming Hydraulic
• Многоканальный клапан стрелы: Hawley/Norma
• Балансировочный клапан стрелы: Италия
• Многоканальный клапан выносных опор: Италия
• Гидроцилиндры привода с Тайваня: уплотнения Parker (США)
• Объём масляного бака: 400 л
• Способ охлаждения гидравлического масла: воздушное охлаждение
• Основные гидроцилиндры: известные бренды в КНР
• Коробка отбора мощности: Jiepai / Sabo / Zhuchi
• Фитинги гидравлических шлангов: Eaton

Габариты и вес

• Общая длина: 9538 мм
• Общая ширина: 2350 мм
• Общая высота: 3375 мм
• Полная масса: 18.3 Т
• Масса верхней конструкции: 12.5 Т

Система подачи бетона

• Тип распределительного клапана: S-клапан
• Производитель поршня бетонной смеси: отечественный
• Характеристики цилиндра подачи: 140/80
• Максимальное давление на выходе: 8 МПа
• Теоретическая максимальная производительность: 105 м³/ч
• Диаметр/ход цилиндра подачи: 230*1450
• Теоретическое максимальное количество циклов: —
• Вместимость бункера: 0.8 м³
• Подвижность бетонной смеси (осадка конуса): 160–220 мм
• Максимально допустимый размер заполнителя: 40 мм
• Метод смазки: —

Области применения

Бетононасосы на шасси более мобильны, надёжны, устойчивы и безопасны. Они являются предпочтительным оборудованием для подачи бетона и широко используются на строительных площадках туннелей, аэропортов, морских портов, скоростных железных дорог, железнодорожных депо и мостов.

Преимущества бетононасосов JIUHE

Интеллектуальные технологии

• Полностью гидравлическая технология управления
• Быстрое обнаружение неисправностей, диагностика занимает на 50% меньше времени
• Интеллектуальная электрическая система управления, простая конструкция, снижение количества электрических неисправностей

Безопасность

• Автоматическое обнаружение уровня и температуры гидравлического масла
• Защита гидравлической системы
• Интеллектуальные технологии безопасности
• Все сварные швы прошли 100% неразрушающий контроль

Высокая эффективность

• Полностью гидравлическая технология переключения
• Время переключения сокращено на 10%, производительность увеличена на 20%
• Передовые технологии конструкции стрелы
• Гибкая и эффективная укладка, отсутствие «слепых» зон

Упаковка и доставка

Для лучшей сохранности вашего оборудования мы предоставляем профессиональные, экологичные, удобные и эффективные услуги упаковки.

Мы можем доставлять оборудование различными видами транспорта:

1. В большинстве случаев оборудование отправляется морем: контейнеровозы (включая специальные контейнеры-платформы), ролл-он/ролл-оф суда или сухогрузы;
2. Для стран, прилегающих к внутренним районам Китая, возможна отправка автомобильным или железнодорожным транспортом;
